Paletové regály

Regál pro skladování zboží na paletách

Paletové regály vám nabídnou univerzální skladový systém – zvládnou vše od skladování klasických palet po uložení kabelů na cívkách. Paletové regály vyrábíme už od roku 1998, proto dokážeme objednávku přizpůsobit téměř všem požadavkům našich zákazníků.

Zvolte paletové regály, které budou za 10 let stejně kvalitní jako v den doručení a montáže. Regály necháváme testovat ve Strojírenském zkušebním ústavu v Jablonci nad Nisou. Víme, že jim můžeme věřit, a proto na ně dostanete záruku 10 let. Postaráme se také o záruční a pozáruční servis. Rádi vám regály doplníme o nové prvky, případně vyměníme prvky poškozené. Prohlédněte si také policové regály

Podívejte se na výsledky naší práce

  • Obrázek: paletovy-regal-sklad-vina.jpg
  • Obrázek: ztuzidlo-patra-regalu.jpg
  • Obrázek: regal-sestava-paletoveho-regalu.jpg

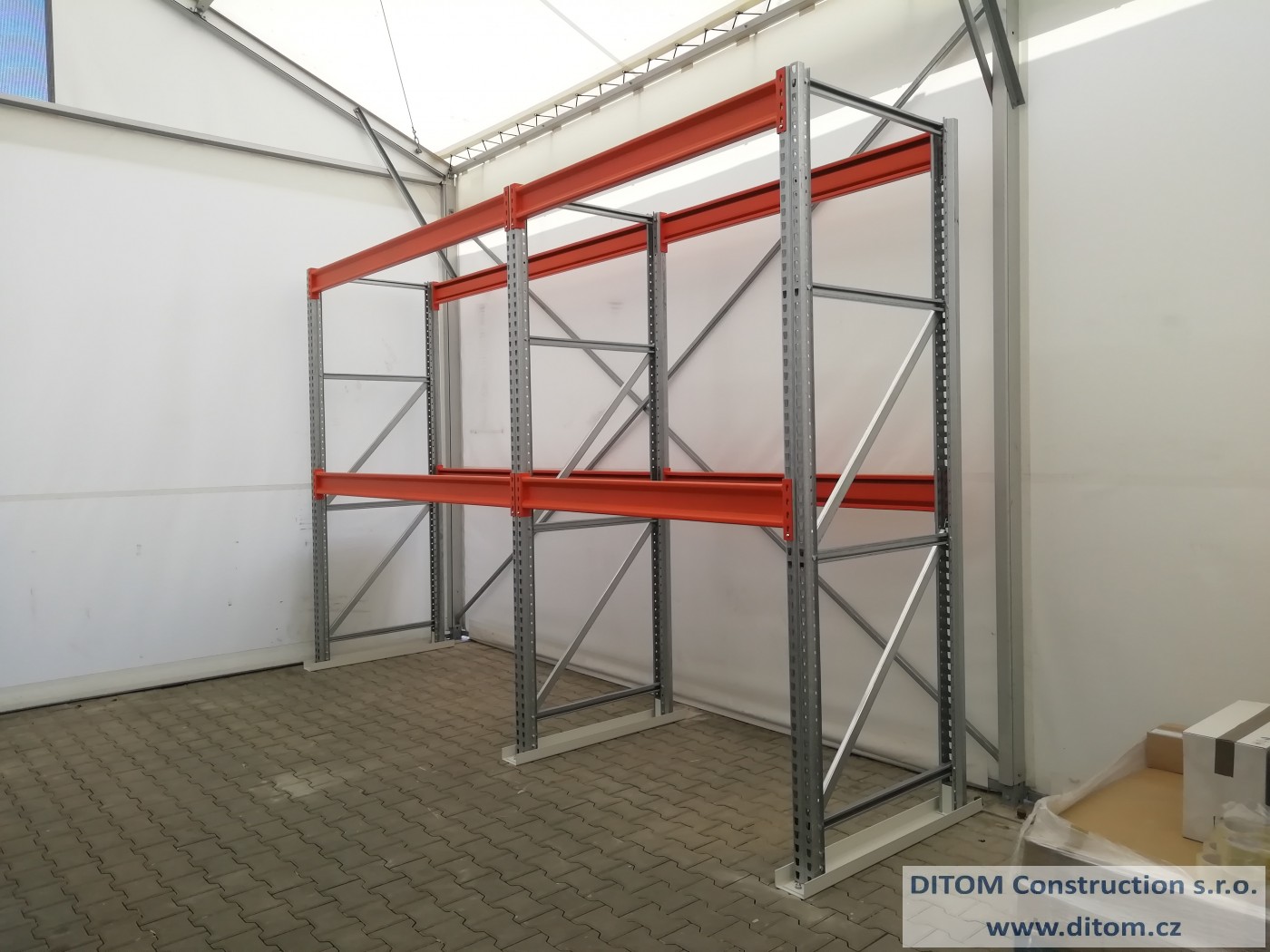

  • Obrázek: paletovy-regal-do-plachtove-haly.jpg
  • Obrázek: paletove-regaly-sklad-potravin-1.jpg

Paletové regály - výhody pro naše zákazníky:

  • Zdarma zaměříme prostor a navrhneme vhodné řešení regálů včetně cenové nabídky.
  • Regály vám můžeme dovézt a namontovat.
  • Poskytujeme záruku 10 let od předání o užívání.
  • Zajistíme kvalitní záruční a pozáruční servis.
  • Regály přizpůsobíme požadovaným rozměrům, nosnosti a provedení.

Skladovací systémy - díly sestav:

Základní modul paletového regálu se skládá z dvou regálových rámů (na obrázku v modré barvě) a nosníků (na obrázku v oranžové barvě). Regálový rám je tvořen dvěma stojinami z perforovaného válcovaného profilu, které jsou spojeny příčkami z válcovaných profilů ve vodorovné a v šikmé poloze. Množství příček je odvislé od výšky regálového rámu. Vodorovné příčky jsou od sebe vzdáleny v rozteči 1.000 mm. Na konci každé stojiny je připevněna patka s patním plechem pro ukotvení regálového rámu k podlaze skladu. Šroubové spoje regálového rámu jsou provedeny pevnostními šrouby.

Přídavný modul je stejný jako základní modul, jen je tvořen jedním regálovým rámem, protože nosníky přídavného modulu se zasazují do základního modulu. Tím se uspoří jeden regálový rám na každý přídavný modul a navíc jsou takto vytvořené regálové řady pevnější.

Další možnosti rozšíření regálu:

  • Příčníky - používají se pro zpevnění uložení palet. Vhodné pro palety se zatížením nad 500 kg nebo na palety s nerovnoměrným zatížením
  • Ochranné prvky - proti-nájezdové ochranné patky se používají v rušných provozech pro zajištění bezpečnosti paletových regálů před jejich poškození manipulační technikou. Ochranné prvky mohou být středové, použité před každou stojinou, nebo boční, které chrání celou hloubku paletového regálu a používají se na začátku a konci regálové řady
  • Desky patra - pro zvětšení možností použití paletových regálů je možné regálové patro osadit deskou DTD o síle 18 mm. Toto řešení je vhodné pro atypické palety a pro těžké drobné zboží

Rozměry paletových regálů:

  • Výška regálu:
    • Od 1.000 mm do 6.500 mm s rozestupem po 50 mm
  • Hloubka regálu:
    • Pro palety uskladněné na délku (1.200 mm) je hloubka regálového rámu 1.050 mm, skladbová hloubka se ale počítá podle délky palety 1.200 mm
    • V případě potřeb jiných rozměrů je hloubka paletového regálu možná od 300 mm do 6.000 mm (Tato hloubka je třeba vhodná pro uskladnění koberců ve svitcích
  • Délka regálu:
    • Pro uskladnění tří palet vedle sebe (standardní uspořádání paletového regálu) je délka nosníku (patra) 2.700 mm. Délka základního modulu je 2.900 mm. Délka přídavného modulu je 2.800 mm
    • Pro uskladnění dvou palet vedle sebe je délka nosníku (patra) 1.800 mm. Toto uspořádání je vhodné pro těžké palety, kde jejich hmotnost už nevyhovuje dovolenému zatížení u nosníků při uskladnění 3x palet na patro. Délka základního modulu je 2.000 mm. Délka přídavného modulu je 1.900 mm
    • Pro uskladnění jedné palety je délka nosníku (patra) 1.000 mm. Délka základního modulu je 1.200 mm. Délka přídavného modulu je 1.100 mm
    • Délku regálu dokážeme vyrobit i přímo podle požadavků a potřeba budoucího skladu. Délka nosníku může být od 500 mm do 3.300 mm

Dovolená zatížení regálu:

Maximální nosnost patra
Délka nosníku
Výška nosníku 900 mm 1.800 mm 2.700 mm
120 mm 1.500 kg 1.500 kg 1.500 kg
160 mm 3.000 kg 3.000 kg 3.000 kg
